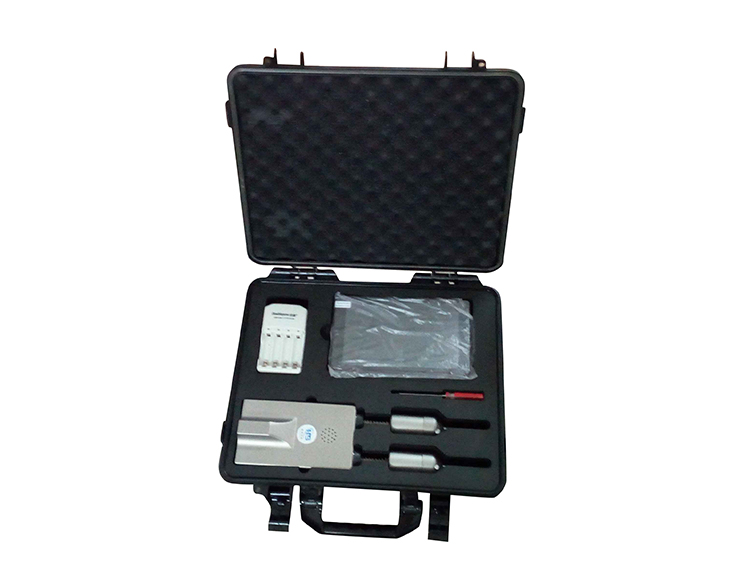

瓷支柱絕緣子帶電自動檢測儀采用獨特的振動聲學方法，通過向瓷支柱絕緣子底部發射特殊激勵振動波，并接收振動響應，存儲為數據，并用軟件分析得到波譜圖。
頻率特性不發生變化是保證支柱瓷瓶機械強度的基本標準，特別是瓷瓶振動并伴有白噪聲性光譜，對該反應的功率譜密度進行評估。
瓷支柱絕緣子機械狀態的評估標準為：
（1）瓷支柱絕緣子處于符合要求的狀態中：
在功率譜密度4000-5000赫茲頻率范圍內具有一個最大值（基頻或確定~4500赫茲的頻率，這是瓷支柱絕緣子內部的駐波頻率）；
備注。駐波——由于振幅相同，但傳播方向相反（駐波與行波不同，駐波不攜帶能量）的兩種行波相互干擾，而產生于分布式系統中的振動（例如，彈性介質）。
（2）瓷支柱絕緣子處于不符合要求的狀態下（某個不合格的條件——瓷支柱絕緣子承重能力降低到原來的2/5—1/25）：在功率譜密度第一個頻率范圍1000-2300赫茲和第二個頻率范圍4000-5000赫茲內具有密度可公約（在~3分貝（~1.5倍）范圍內的差別）最大值；
- 在功率譜密度1000-2000赫茲頻率范圍內具有一個最大值；
- 在功率譜密度第一個頻率范圍4000-5000赫茲和第二個頻率范圍8000-10000赫茲內具有密度可公約最大值；
（3）其他情況下要求使用精密方法檢測：或是聲發射檢測（如使用本儀器），或是超聲檢測（超聲無損探傷檢測）。
產品參數
（1） 數據存儲：嵌入式存儲系統，最高可存儲10000組數據。
（2） 現場實時無線WIFI傳輸結果，利用無線觸摸屏監控波譜數據，即測即報結果，簡單方便。
（3） WIFI傳輸距離最大可達100米以內，但鑒于現場操作實際情況，建議控制在50米以內。
（4） 分析方式：專用監控和分析軟件，傻瓜式操作，簡單易用。
（5） 激勵信號類型：白噪聲（800Hz~15kHz）、正方向掃頻
（6） 絕緣桿：可以根據現場實際需要更換。（一般給客戶配備為2節2.6米）
（7） 傳感器頻率：0.3-12000Hz(±5%)
（8） 傳感器分辨率：0.0002g
（9） 采樣率:50k/s（傳輸速度更快）
（10） 應用海拔高度：≤5000米
（11） 濕度：≤90%RH
（12） 工作溫度：攝氏-30℃- +60℃
（13） 自身防護：抗高壓電場輻射，抗強磁場干擾，符合GB/T
（14） 17626.2-1998電磁兼容試驗和測量技術靜電放電抗擾度試驗
（15） 重量:1.3KG
（16） 工作電源：四節5號3.2V磷酸鐵充電電池（可連續測試5000組數據）
（17） 數據傳輸方式：WIFI及USB線傳輸，配備8英吋高清無線觸摸屏現場同步查看測試結果（顯示屏幕更大，操作更簡潔方便）
（18） 缺陷檢測率：99%以上
