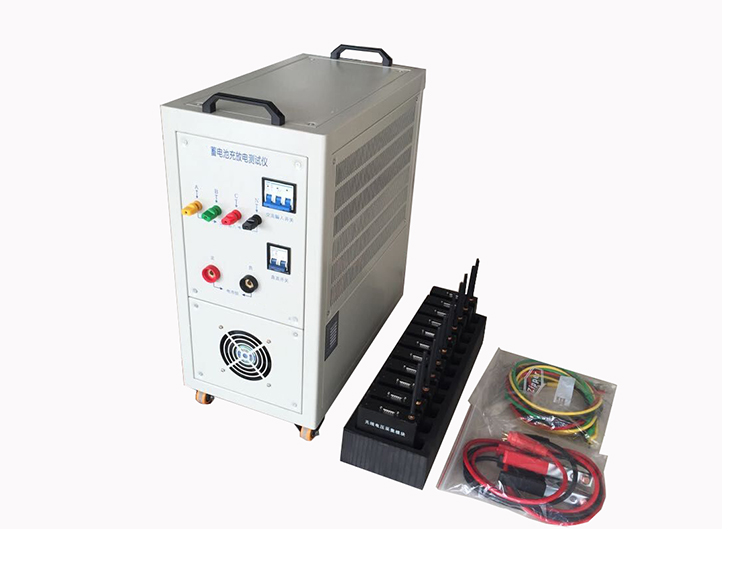

JZ4004智能蓄電池充放電測試儀，數據采集以最新的無線通訊技術，通過無線采集模塊可對蓄電池放電過程進行實時監測，監控每節電池的充放電過程，實現了全程的在線充放電。JZ4004智能蓄電池放電測試儀采用PTC陶瓷電阻作為放電負載，IGBT控制技術實現了電流的自動調節與監測、完善的保護功能和新材料的應用完全避免了紅熱現象。使整個放電過程更安全。
產品特點
1.功能齊全:集充電、放電、活化、單體檢測、在線監測于一體，一機多用。
2.安全可靠：采用PTC陶瓷合金電阻作為放電負載，避免紅熱現象，高純阻性，無紋波干擾，多功能保護、全范圍監測、使整個蓄電池組放電過程絕對安全。
3.智能便捷：自帶大屏幕圖形LCD、7.0寸觸摸屏，全漢化圖形界面，操作簡單，使用方便。采用智能單片機ARM控制，新型IGBT技術與高速采樣結合，實現了連續無間隙負載控制,液晶中英文顯示,菜單操作簡單明了。
4.通迅齊全：具有有線與無線通訊雙重功能，無線采集盒與充放電主機二者之間通過無線方式進行通訊，無線采集盒可對每節電池進行監測，實現對電池組全程監控，接線方便，靈活簡化。USB 接口通訊，實現計算機實時監測或充電、放電、自動放充或者電池活化結束后的數據轉存。
5.軟件強大：充電、放電、自動放充或者電池活化結束后，可把采集的數據轉存到U 盤，再由U 盤將放/充電采集的數據轉存到PC 機中，經配套的數據處理軟件處理后，顯示、打印各種圖表。
6.多重防護：產品設有緊急停止按鈕，并有防止誤動措施，極性反接、短路、過熱、過流保護，并可設定電池組總電壓、單體電池電壓、充放電時間、充放電容量等充放電停止條件。
7.自動識別：10秒鐘內自動識別電池組狀態及落后電池充放電狀態，最高、最低電池電壓自動識別、分級預警、告警。
8.全程監測：完成核對性放電后無需拆卸設備即可對蓄電池組的充電過程進行全程監測，包括：整組充電電壓、單體充電電壓、充電時間。完善的計算機管理分析監控軟件，具有強大的數據處理功能，采用先進的數學模型，對電池的多項測量結果進行綜合計算分析，準確判斷電池性能，并可查詢電池的實時運行狀態及歷史數據，包括各項參數、曲線、報表。
9.校準修正功能：主要校準電池組總電壓、電流。
技術指標
|
工作電源 |
交流三相四線380V |
AC220V |
|||
|
電池組電壓 |
DC48V |
DC110V |
DC220V |
DC380V |
DC480V |
|
充放電電流 |
0～150A |
0～100A |
0～50A |
0～20A |
0～10A |
|
充電電壓 |
38-60V |
88-132V |
176-264V |
304-456V |
420-580V |
|
放電終止電壓 |
38-60V |
88-132V |
176-264V |
304-456V |
420-580V |
|
充放電電流精度 |
1% |
||||
|
電流分辨率 |
0.1A或1% |
||||
|
電壓測試精度 |
0.5% |
||||
|
通訊接口 |
USB、RS232 |
||||
|
采樣間隔 |
10s |
||||
|
工作環境 |
濕度：5%～90%；溫度：0℃～+55℃ |
||||
|
散熱方式 |
強制風冷 |
||||
|
根據客戶需要可定制各種特殊規格的蓄電池充放電測試儀 |
|||||
